Popis produktu

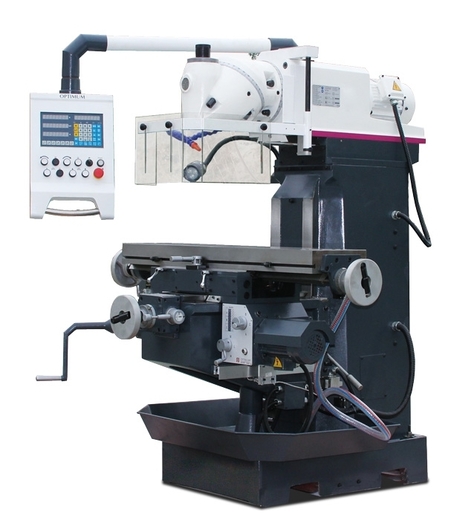

Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy DPA 31 Plus.

• Mnohostranné použití stroje
• Robustní konstrukce stroje
• Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
• Těžké, masivní provedení z kvalitní litiny
• Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
• Centrální mazání
• Dostatečně velká ovládací ruční kola se stupnicí
• Pracovní LED osvětlení
• Snadná obsluha ovládacích prvků pro změnu otáček
• Chladící zařízení
• Stabilní pravoúhlá vedení v ose Y a Z
• Strojní posuv stolu v ose X a Y
• Elektrický zdvih stolu v ose Z
• Digitální odměřování polohy DPA 31 Plus:
• Výrazné snížení výrobního času
• Snadné použití
• Vyšší přesnost obrábění
• Měřící lišta s čtecí hlavou na ose X
• Magnetické pásky ose Y a Z
• Přehledná tlačítka
• Antireflexní displej

Technické parametry

• Vrtací výkon trvalý | ocel (18 mm)
• Vrtací výkon max. | ocel (20 mm)
• Řezání závitů | ocel (M16)
• Max. průměr stopkové frézy (16 mm)
• Max. průměr nožové hlavy (85 mm)
• Rozměry pracovního stolu (1120×260mm)
• Max. zatížení stolu (350 kg)
• T-drážky | počet (3)
• T-drážky | velikost drážky (14 mm)
• T-drážky | rozteč (63 mm)
• Kužel vřetene (ISO40)
• Rozsah posuvu - osa X (600 mm)
• Rozsah posuvu - osa Y (270 mm)
• Výkon motoru posuvu - osa X (370 W)
• Výkon motoru posuvu - osa Y (370 W)
• Rozsah zdvihu - osa Z (380 mm)
• Výkon motoru zdvihu - osa Z (750 W)
• Otáčky (40–1600ot/min)
• Počet rychlostních stupňů (11)
• Min. vzdálenost vřetene a stolu (90 mm)
• Max. vzdálenost vřetene a stolu (520 mm)
• Úhel otáčení frézovací hlavy (360 °)
• Výkon motoru vertikálního vřetene (2200 W)
• Výkon motoru chladícího čerpadla (40 W)
• Příkon (3600 W)
• Elektrické připojení (400 V)

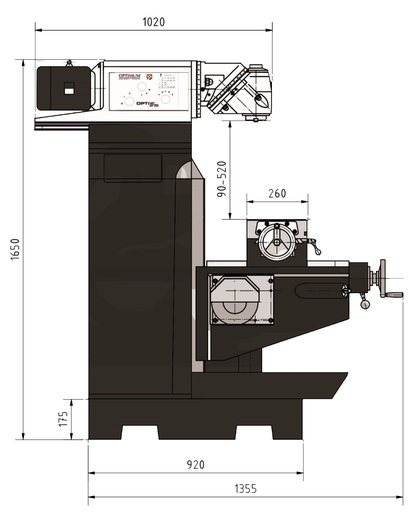

• Rozměry (š × v × h) (1700×1850×1800mm)
• Hmotnost (1300 kg)
• Rychlost strojního posuvu - osa X (18 – 310 mm/min)
• Rychlost strojního posuvu - osa Y (18 – 310 mm/min)
