Popis produktu

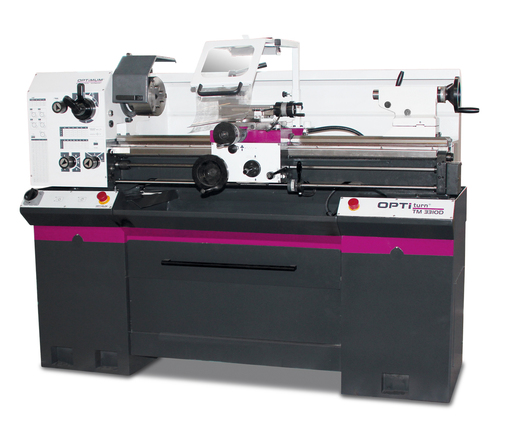

Plně vybavený soustruh s vodicím a tažným šroubem. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

• Kalené a broušené vodicí dráhy osy Z
• Přesné zpracování suportů
• Elektrické díly DC 24 V
• Hlavní motor s elektrickou brzdou a ochranným jističem
• Zaručená házivost čela vřetene <0,015 mm
• Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
• Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
• Pravý / levý chod lze přepínat na podélném suportu
• Dvoukanálová bezpečnostní elektronika
• Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
• Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
• Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
• Vypínače odpovídají normě EN ISO 13849
• Podstavec pro soustruh se stabilní ocelovou konstrukcí
• Čtyřstranný nožový držák
• Nouzové vypínače vpravo i vlevo na podstavci

Technické parametry

• Výška hrotu (165 mm)
• Max. točný průměr nad ložem (330 mm)
• Max. točný průměr nad suportem (216 mm)
• Šířka lože (190 mm)
• Vzdálenost mezi hroty (1000 mm)
• Kužel vřetene (MK5)
• Upnutí vřetene (Camlock DIN ISO 702-2 č. 4)
• Otáčky (65–2000ot/min)
• Plynulá změna otáček (Ne)
• Otáčky - provedení Vario (11–2500ot/min)
• Počet rychlostních stupňů (9)
• Průchod vřetene (38 mm)
• Kužel pinoly koníka (MK3)
• Průměr pinoly (38 mm)
• Zdvih pinoly (100 mm)
• Posuv podélný (0,02 –0,4 mm/ot. (24 ))
• Posuv příčný (0,01 –0,2 mm/ot. (32 ))
• Max. posuv nožového suportu (90 mm)
• Max. posuv příčného suportu (168 mm)
• Závit metrický (0,4 – 10 mm/ot. (26 ))
• Příkon (1,5 kW)
• Elektrické připojení (400 V)
• Rozměry (š × v × h) (1760×1320×745mm)
• Hmotnost (440 kg)
