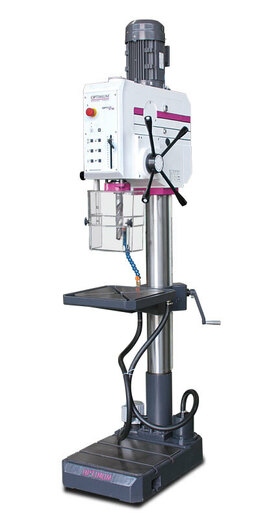

Popis produktu

Těžká převodová vrtačka se strojním posuvem a závitovacím cyklem, vhodná pro průmyslové použití.

• Stabilní, silnostěnný litinový sloup
• Těžké, masivní litinové provedení
• Strojní posuv pinoly
• Závitovací cyklus
• Doraz vrtací hloubky
• Ovládací panel odolný proti špíně a vodě
• Elektronika 24 V DC
• Velký, výškově stavitelný ochranný kryt sklíčidla s bezpečnostním mikrospínačem
• Vestavěné osvětlení ve vrtací hlavě
• Snadná výměna nástroje pomocí vestavěného vyrážeče
• Masivní základna stroje, přesně obrobená, s rovnoběžnými T-drážkami
• Filtr na třísky čistí kapalinu od větších třísek
• Volitelný nožní pedál pro přepínání pravého-levého chodu a závitování
• Elektromagnetické spínání strojního posuvu tlačítky na rukojetích
• Velký a masivní pracovní stůl, přesně obrobený s diagonálními T-drážkami a žlábkem pro odvod chladící kapaliny, naklopitelný ± 90°
• Čerpadlo chladicí kapaliny včetně nádrže je vestavěné v základně

Technické parametry

• Vrtací výkon trvalý | ocel (30 mm)
• Vrtací výkon max. | ocel (35 mm)
• Max. vrtací hloubka (125 mm)
• Max. závitovací výkon (M24)
• Vyložení (285mm)
• Rozměry pracovního stolu (400×420mm)
• T-drážky | počet (2)
• T-drážky | velikost drážky (14 mm)
• Kužel vřetene (MK4)
• Strojní posuv vřetene (3 rychlostí / 0,05 – 0,15 mm/ot.)
• Otáčky (75–2000ot/min)
• Plynulá změna otáček (Ne)
• Počet rychlostních stupňů (8)
• Min. vzdálenost vřetene a stolu (65 mm)
• Max. vzdálenost vřetene a stolu (800 mm)
• Max. vzdálenost vřetene a základny (1217 mm)
• Úhel naklopení stolu vlevo/vpravo (-90° °až +90° °)
• Úhel otáčení vrtací hlavy (360 °)
• Průměr sloupu (115 mm)
• Rozměry základny (420×395mm)
• Příkon (1,5 / 2,2 kW)
• Elektrické připojení (400 V)
• Rozměry (š × v × h) (860×2175×474mm)
• Hmotnost (350 kg)
